产品描述
参数
产品特点:
➤罗拉前后轴承箱均采用油冷轴套结构,高速运行时保证切割精度高,同时延长了罗拉和轴承的使用寿命。
➤优化导轮设计,减少断线率,绕线更便捷。
➤优化的整体框架机构,主体框架一体成型铸造,増加设备刚性和切割稳定性。
➤可摇摆和可旋转的大工作台设计,更适合大料切割。
➤断线续切功能。

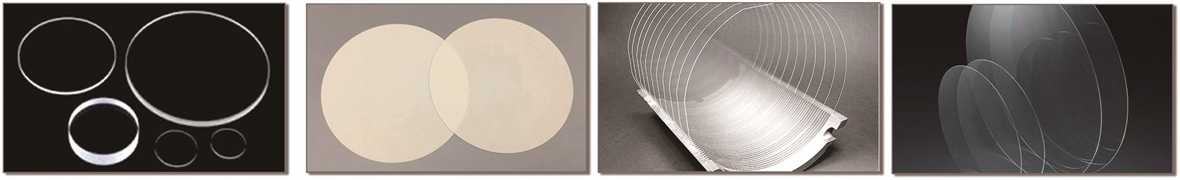

切割样品:
技术参数:
序号 |
项目 |
内容 |
技术参数 |
1 |
型号 |
型号 |
cy600 |
2 |
切割能力 |
最大工件尺寸 |
600mmx600mmx600mm |
3 |
切片厚度 |
1mm 〜15mm |
|
4 |
罗拉 |
外径 * 切割宽度 |
4)180mm±10*600mm |
5 |
数量 |
4 rollers |
|
6 |
材质 |
聚氨酯/聚乙烯resin(pe or pu) |
|
7 |
金刚线 |
线径范围 |
0o.18mm-0o.25mm |
8 |
储量 |
40km( 00.25mm) |
|
9 |
走线速度 |
maxl200m/min |
|
10 |
工作台 |
工作台行程 |
max245mm |
11 |
进给速度 |
0.1-99.9mm/min |
|
12 |
快速进给 |
200mm/min |
|
13 |
工作台数量 |
1 |
|
14 |
摇摆角度 |
0- ± 7deg |
|
15 |
旋转工作台 |
±5° |
|
16 |
切割液 |
切削液 |
切削液 cutting fluid |
17 |
储量 |
500l |
|
18 |
流量 |
250l/min |
|
19 |
驱动 |
主轴驱动 |
7.5kw*4(servo motor) |
20 |
工作台提升 |
400w(servo motor) |
|
21 |
张力驱动 |
1.8kw*2(servo motor) |
|
22 |
排线器 |
200w*2(servo motor) |
|
23 |
收放线驱动 |
5.5kw*2(servo motor) |
|
24 |
电源 |
电源 |
三相 three-phase 380v 50hz |
25 |
气源 |
0.4mpa-600l/min |
|
26 |
尺寸和重量 |
尺寸 |
2800mm*2260mm*3300mm |
